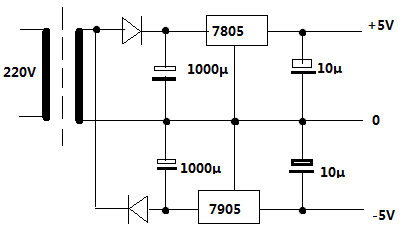

下图是最基本的电路7805稳压电源电路图5v，如在电解电容C上再并联一个高频电容在输出端也并联一组电容就更好了7805稳压电源电路图5v；电路图只要按图示数值选用元件，并且焊接无误，不需调试即可输出5V的稳定电压图中的C1和C2皆为电源滤波电容，C1耐压值为10V， C2耐压值要求z16V本稳压电源的输出电压为固定5V，最大输出电流为15A；不需要降低输入电压如果电流很大例如几百毫安接近1A，那么建议改用开关稳压电源LM25765，这样电源转换的效率会高得多，稳压器不会发热发烫，如果仍用7805或别的线性稳压器，无论是否用电阻降压，效率都会很低；7805就是一个三端稳压集成电路，输入极限电压可达到36V，考虑安全等因素，输入一般采用915V，输出稳压为48~52V所以直接在7805的“1”和“2”脚之间加入9V电压，那么“2”和“3”脚之间输出就是5V考虑滤除高频；那7805是什么原理 ”答 这个不错，但是，单个二极管电路的稳压与三端的稳压相比，在精度稳压电流过流保护过温保护等方面都是有很大差别的，如果同样是要得到5V的稳压电源，肯定是三端效果好；一由7805，7905，7812组成的特殊的线性稳压电源 如图所示为一种特殊的电源电路该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压+5V5V和+12V其特点是D2D3跨接在E2E3这两组交流电源之间；30V交流电，经半波或全波整流后，接一100u电解电容耐压根据电源电压而定滤波，正极接到7805的输入端，负极接地，7805的输出端与地之间接100u10V电容，从输出端和地引出两条线，即可输出比较稳定的5V电源；6V电压的确不能通过7805稳压，三端稳压需要23V的压差如果需要的电压值不是特别精确的话，可以直接在6V电压上直接串接两个二极管5408，可以得到495V的稳定电压；1脚电压输入7805的稳压集成块的极限输入电压是36V，最低输入电压比输出电压高 34V还要考虑输出与输入间压差带来的功率损耗，所以一般输入为915V之间2脚接地3脚电压输出，并与输入端各接滤波电容如下图供参考；7805典型应用电路图78xx系列集成稳压器的典型应用电路如下图所示，这是一个输出正5v直流电压的稳压电源电路ic采用集成稳压器7805，c1c2分别为输入端和输出端滤波电容，rl为负载电阻当输出电较大时，7805应配上散热板。
这个电路是设备电源 Vcc 的原理图， 箭头表示 +5V 输出至其他电路图中标示为 Vcc 的位置通常在电路图中不用画出默认的电路连线，这样电路图更简洁如接地各组电源，地址线A0~Axx数据线D0 ~ Dxx有；7805是个线性稳压IC输出5V四个电容都是用作滤波，其中容量大的是电解电容，对低频部分的滤波效果好，容量小的一般是X7R瓷介电容，对高频部分滤波效果比较好；那些原件7805稳压电源电路图5v你只保留7805就可7805左边那个脚接+12v，并在中间窜一个810欧姆5w左右的电阻防止7805过热而失效，对手机造成不良后果+5v头接充电器线的红线或白线，负极头接黑线+12头接电源+级，级头接电源级。
干嘛不用LM3177805都不用来做可调的，要做可调外接电路复杂，损耗大输入12V，用LM317只需外接两个电阻就可以实现从125V至11V可调；7805是不可调电压的用一片LM317，电压是可调的，与7805相似如下图，输出10V 下图是输出5V。
